Configurar flujos Modbus

Controla el acceso Modbus/TCP a PLCs y RTUs, denegación predeterminada en el puerto 502, permisos con alcance de identidad y TLS para un protocolo que no tiene cifrado propio.

Modbus es el protocolo de referencia en las redes OT: PLCs, RTUs y dispositivos de campo leen y escriben registros a través del puerto TCP 502. No tiene autenticación ni cifrado propios: cualquier sistema que pueda alcanzar el dispositivo puede leerlo o comandarlo. Access Gate coloca identidad, política y cifrado delante de Modbus para que solo los sistemas autorizados se comuniquen con un controlador.

Qué Obtienes

Denegación por defecto en el puerto 502. Nada llega al puerto Modbus del controlador a menos que una regla ACL explícita lo permita. Esto por sí solo elimina la exposición de "cualquier host en la LAN puede comandar el PLC".
Acceso entre pares con alcance de identidad. Modbus suele ser máquina a máquina: un servidor SCADA o un historian consultando un PLC. Los permisos se definen entre activos (o grupos de activos), de modo que solo el host SCADA llega al PLC y ningún otro.
TLS para un protocolo que carece de él. Modbus/TCP es texto plano. El gate puede envolver la sesión en TLS entre el maestro y sí mismo, y luego reenviar la solicitud al dispositivo de campo a través del segmento protegido, de forma que el tráfico viaja cifrado en tránsito y el PLC heredado no necesita ninguna capacidad criptográfica propia.

Configuración

Agrega el controlador a un enclave, consulta Proteger un activo con enclaves.
En Enclaves → [Your Enclave], agrega una regla allow para el protocolo modbus, o tcp:{custom_port} si el dispositivo ejecuta Modbus en un puerto no estándar.
Establece el principal en el sistema específico que debe comunicarse con el PLC, normalmente otro activo (el servidor SCADA o el historian), o un grupo de hosts de consulta.

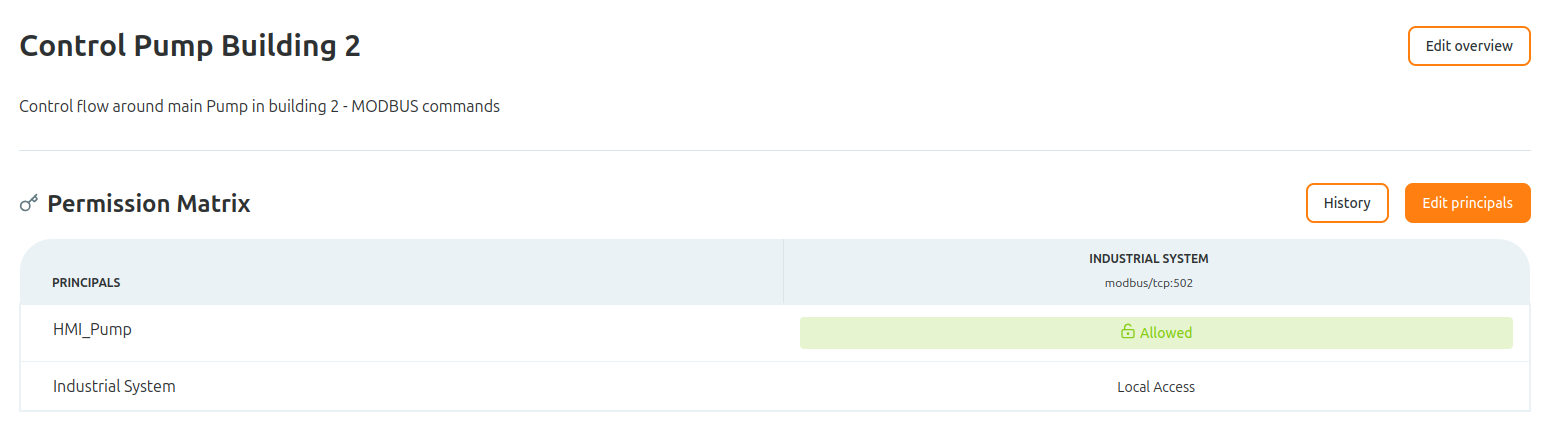

Enclave Modbus que permite a un único maestro alcanzar el controlador

Ejemplo Práctico: Proteger un Enlace HMI-Bomba

Las imágenes siguientes muestran los comandos enviados desde un HMI hacia una bomba a través del Access Gate. El enclave está configurado para que solo el HMI pueda alcanzar esa bomba y enviarle comandos; ningún otro sistema en la red puede hacerlo.

Antes, solo control de acceso

Desde el HMI, leemos y luego escribimos la velocidad del VFD a 55, y detenemos la bomba.

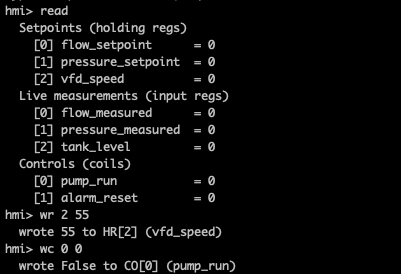

Comandos de lectura y escritura enviados desde el HMI

Los comandos son procesados y recibidos por la bomba.

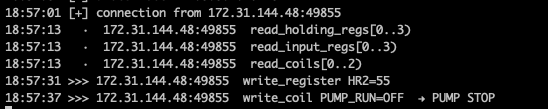

Registros de la bomba mostrando los comandos recibidos

Después, agregar cifrado TLS

Abre la Advanced Configuration de la regla y habilita TLS. Access Gate mantiene un túnel TLS entre el HMI y la bomba para cifrar el tráfico. El tráfico Modbus viaja cifrado en tránsito desde el maestro hasta el Access Gate, que autentica la sesión, aplica la política del enclave y reenvía la solicitud al dispositivo de campo a través del segmento protegido. El PLC heredado no requiere ninguna capacidad criptográfica propia. Para conocer las diferencias respecto a Modbus/TCP nativo, consulta The Difference Between Secure Modbus and Modbus TCP.

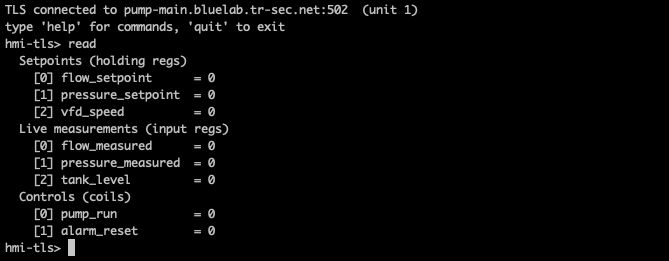

Conexión Modbus cifrada a través del Access Gate

Notas y Consideraciones

No interrumpas el lazo de control. Antes de aplicar restricciones, observa el tráfico Modbus real para identificar qué sistemas consultan o comandan legítimamente el dispositivo. Activa primero la inspección y traduce los flujos observados en reglas, como se describe en el Quick start.
Presupuestos de latencia. El ciclo de consulta de Modbus puede ser ajustado. La aplicación en línea agrega una pequeña cantidad determinista de latencia. Valida esto frente a los requisitos de tu ciclo de escaneo.
Unit IDs detrás de un gateway. Un único endpoint Modbus/TCP puede representar múltiples dispositivos serie mediante unit ID. Mapea qué unit IDs se encuentran detrás de un gateway para que una regla cubra los dispositivos que corresponden.
Otros protocolos OT. El mismo modelo de denegación por defecto con alcance de identidad se aplica a otros protocolos industriales en la red. Modbus es el punto de partida más común, no el único.

Resumen

Aplicaste una ACL de denegación por defecto en el puerto Modbus/TCP 502, limitaste los permisos al maestro concreto que debe alcanzar el PLC, y envolviste la sesión en TLS para que un protocolo en texto plano viaje cifrado sin que el controlador necesite criptografía propia.

Recurre a esto para blindar PLCs y RTUs que carecen de autenticación y cifrado, donde la accesibilidad equivale a la autorización y solo los sistemas autorizados, como un servidor SCADA o un historian, deben comandar el dispositivo.
